섬유 인장강도 시험 완벽 가이드: 1. 그래브법/ 2. 스트립법 비교 분석

섬유 업계에서 원단의 품질을 평가하는 가장 중요한 지표 중 하나가 바로 인장강도입니다. 인장강도는 원단을 특정 방향으로 당겨서 찢어질 때까지 견딜 수 있는 최대 하중을 의미하며, 신도는 원래 길이 대비 늘어난 길이의 백분율로 표현됩니다.

현대 텍스타일 산업에서 이러한 물성 측정은 제품의 내구성과 품질을 보장하는 필수적인 과정입니다. 의류부터 산업용 섬유까지 다양한 분야에서 활용되는 원단들은 각각 다른 강도 특성을 요구하기 때문입니다.

인장강도에 영향을 미치는 핵심 요소들

섬유 소재의 특성

원단의 인장강도는 사용된 섬유의 종류에 따라 크게 달라집니다. 천연섬유인 면과 마는 상대적으로 낮은 강도를 보이는 반면, 폴리에스터나 나일론 같은 합성섬유는 훨씬 높은 강도를 나타냅니다. 특히 아라미드 섬유의 경우 강철보다도 강한 인장강도를 보여주어 방탄복이나 타이어 코드 등에 활용됩니다.

직조 구조와 밀도의 역할

원단의 조직 구조 또한 강도에 큰 영향을 미칩니다. 평직은 경사와 위사가 균등하게 교차하여 비교적 균일한 강도를 보이며, 능직은 대각선 방향의 강도가 특히 우수합니다. 새틴직은 표면이 매끄럽지만 상대적으로 강도가 낮은 특성을 가집니다. 원단의 밀도가 높을수록 일반적으로 더 높은 인장강도를 나타내지만, 과도한 밀도는 오히려 유연성을 저하시킬 수 있습니다.

후가공 처리의 영향

염색, 날염, 수지가공 등의 후처리 공정도 원단의 강도 특성을 변화시킵니다. 특히 형태안정가공이나 발수가공 같은 화학적 처리는 섬유 분자 구조를 변화시켜 강도에 직접적인 영향을 미칩니다.

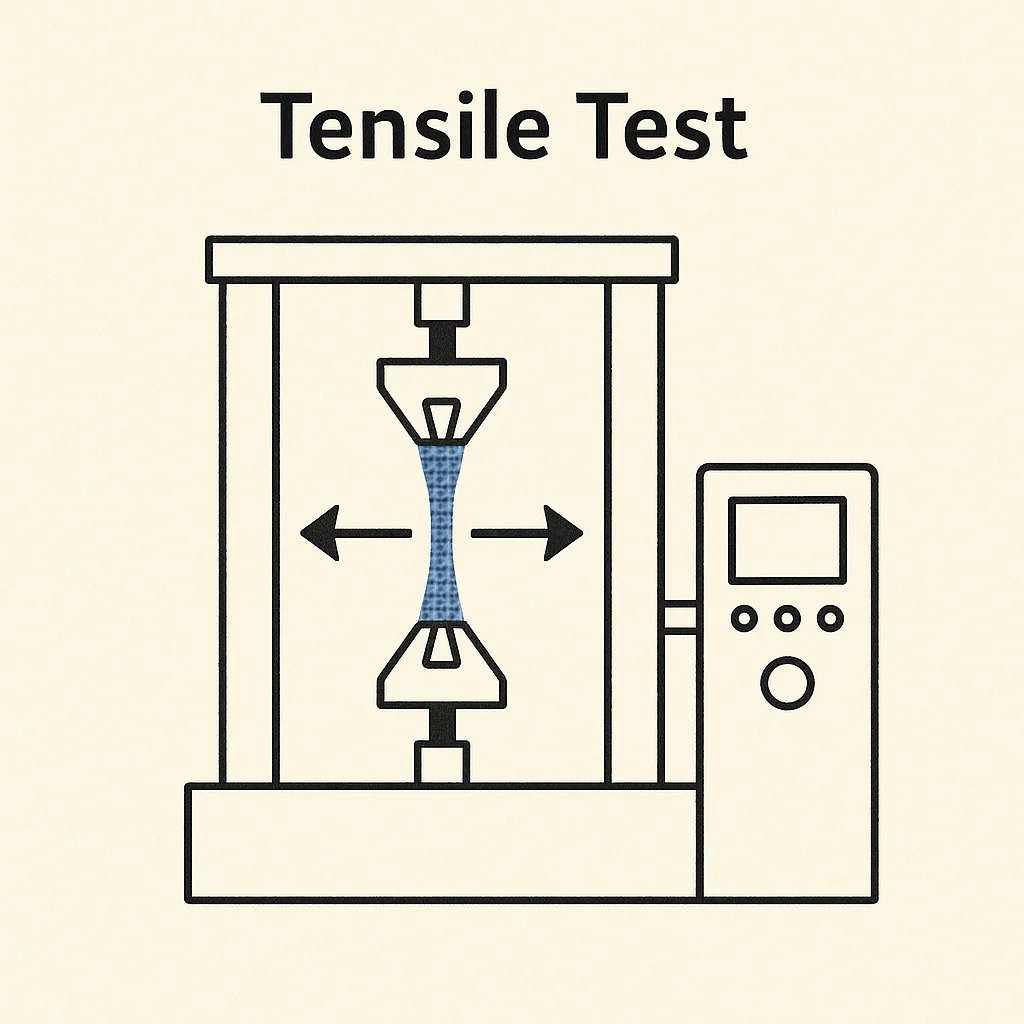

인장시험기의 종류와 발전 과정

초기 시험 방식의 한계

과거에는 정속 하강식(CRT)과 정속 하중식(CRL) 시험기가 주로 사용되었습니다. 하지만 이러한 방식들은 시험 중 변형 속도를 정확히 제어하기 어려워 측정 결과의 재현성과 신뢰성에 문제가 있었습니다.

현대적 시험 방법의 도입

현재는 정속 신장식(CRE) 시험기가 표준으로 자리잡았습니다. 이 방식은 일정한 신장 속도를 유지하면서 시험을 진행하므로 더욱 정확하고 재현 가능한 결과를 얻을 수 있습니다. 컴퓨터 제어 시스템의 도입으로 데이터 수집과 분석도 자동화되어 효율성이 크게 향상되었습니다.

인장강도 시험: KS K 0520 그래브법(Grab Method) 상세 분석

그래브법의 핵심 원리

그래브법은 시험편의 중앙 부분만을 잡아서 시험하는 방법입니다. 이 방식의 가장 큰 특징은 파지 부분 주변의 실들이 하중을 분산시켜 실제 사용 환경과 유사한 조건을 재현한다는 점입니다.

적용 분야와 장점

탄성 섬유가 포함된 스트레치 원단이나 특수 가공된 텍스타일에 특히 적합합니다. 의류용 원단의 경우 실제 착용 시 받는 응력과 유사한 패턴으로 하중이 분산되므로 실용적인 데이터를 얻을 수 있습니다.

시험편 준비와 주의사항

100mm 폭의 시험편을 준비할 때는 원단의 결 방향을 정확히 파악하는 것이 중요합니다. 경사방향과 위사방향 각각 5개씩 총 10개의 시험편을 준비하여 통계적 신뢰성을 확보해야 합니다. 시험편의 가장자리는 올풀림을 방지하기 위해 적절히 처리하는 것이 좋습니다.

시험 조건 최적화

파지거리 100mm에서 신장속도 50mm/min으로 시험을 진행합니다. 이 조건은 국제 표준과 일치하며, 다양한 원단 종류에 대해 검증된 최적 조건입니다. 온도 20±2℃, 상대습도 65±4% 환경에서 최소 24시간 컨디셔닝 후 시험을 실시해야 정확한 결과를 얻을 수 있습니다.

인장강도 시험: KS K 0521 스트립법(Strip Method) 심층 이해

스트립법의 독특한 특성

스트립법은 시험편의 전체 폭을 파지하여 시험하는 방법으로, 원단 전체의 강도를 직접적으로 측정할 수 있습니다. 이는 구조용 텍스타일이나 기술용 섬유제품의 평가에 특히 유용합니다.

시험편 규격과 준비 과정

50mm 폭의 시험편을 사용하되, 밀도가 낮은 원단의 경우 폭 방향으로 최소 20올 이상이 포함되도록 조정해야 합니다. 이는 측정 결과의 대표성을 확보하기 위한 중요한 조건입니다.

예비 시험의 중요성

본 시험 전에 3회의 예비 시험을 통해 원단의 파단 신도를 확인하고, 이에 따라 최적의 파지거리와 인장속도를 결정합니다. 이 과정은 시험 정확도를 높이는 핵심 단계입니다.

신도별 최적 조건 설정

파단 신도가 75% 이하인 경우 파지거리 200mm, 인장속도 300mm/min을 적용하고, 75% 초과 시에는 파지거리 100mm, 인장속도 100mm/min을 사용합니다. 이러한 조건 분화는 다양한 특성의 원단에 최적화된 측정을 가능하게 합니다.

인장강도 측정: 그래브법 vs 스트립법: 선택 기준

원단 특성에 따른 선택

탄성 원단이나 스트레치 소재의 경우 그래브법이 더 적합하며, 일반적인 직물이나 산업용 텍스타일은 스트립법이 더 정확한 결과를 제공합니다. 코팅 원단의 경우 그래브법만 적용 가능하다는 점도 중요한 고려사항입니다.

결과 해석의 차이점

그래브법은 국소적 강도를, 스트립법은 전체적 강도를 측정하므로 결과 해석 시 이러한 차이를 고려해야 합니다. 용도에 따라 어떤 데이터가 더 중요한지 판단하여 적절한 시험법을 선택해야 합니다.

인장강도 시험 결과의 정확한 해석과 활용

강도 값 표시 기준

측정된 강도 값은 크기에 따라 다른 단위로 표시됩니다. 100N 미만은 1N 단위, 100N 이상 1000N 미만은 10N 단위, 1000N 이상은 100N 단위로 표시하여 적절한 정밀도를 유지합니다.

신도 측정의 정밀성

신도는 0.1% 단위까지 정확히 측정하여 원단의 신축성을 정밀하게 평가합니다. 이는 의류의 착용감이나 산업용 소재의 사용 한계를 결정하는 중요한 지표가 됩니다.

품질 관리에의 적용

측정 결과는 단순한 수치를 넘어 제품 개발과 품질 관리의 핵심 데이터로 활용됩니다. 목표 강도 달성을 위한 소재 선택, 직조 조건 최적화, 후가공 공정 개선 등에 직접적으로 활용됩니다.

결론: 정확한 시험을 통한 품질 향상

인장강도 및 신도 시험은 텍스타일 품질 평가의 핵심입니다. 그래브법과 스트립법 각각의 특성을 정확히 이해하고 적절히 활용한다면, 원단의 성능을 정확히 파악하고 더 나은 제품을 개발할 수 있습니다.

정확한 시험 조건 설정과 체계적인 데이터 관리를 통해 신뢰성 있는 결과를 얻는 것이 무엇보다 중요합니다. 이러한 노력이 결국 최종 소비자에게 더 좋은 품질의 텍스타일 제품을 제공하는 기반이 됩니다.
